交叉滾子直線導軌系列
CRWG CRWG…H CRW CRWM
IKO交叉滾子直線導軌是在以V字形2平面為軌道槽的2根軌道臺之間組裝了附帶保持器的圓柱滾子的直線導軌。由于滾子交互直交排列，可承受任意方向的負荷，因此能以極高的精度進行順暢的直線運動。尺寸種類豐富，可根據用途選擇合適的型號。
內置齒條&齒輪型交叉滾子直線導軌
CRWG

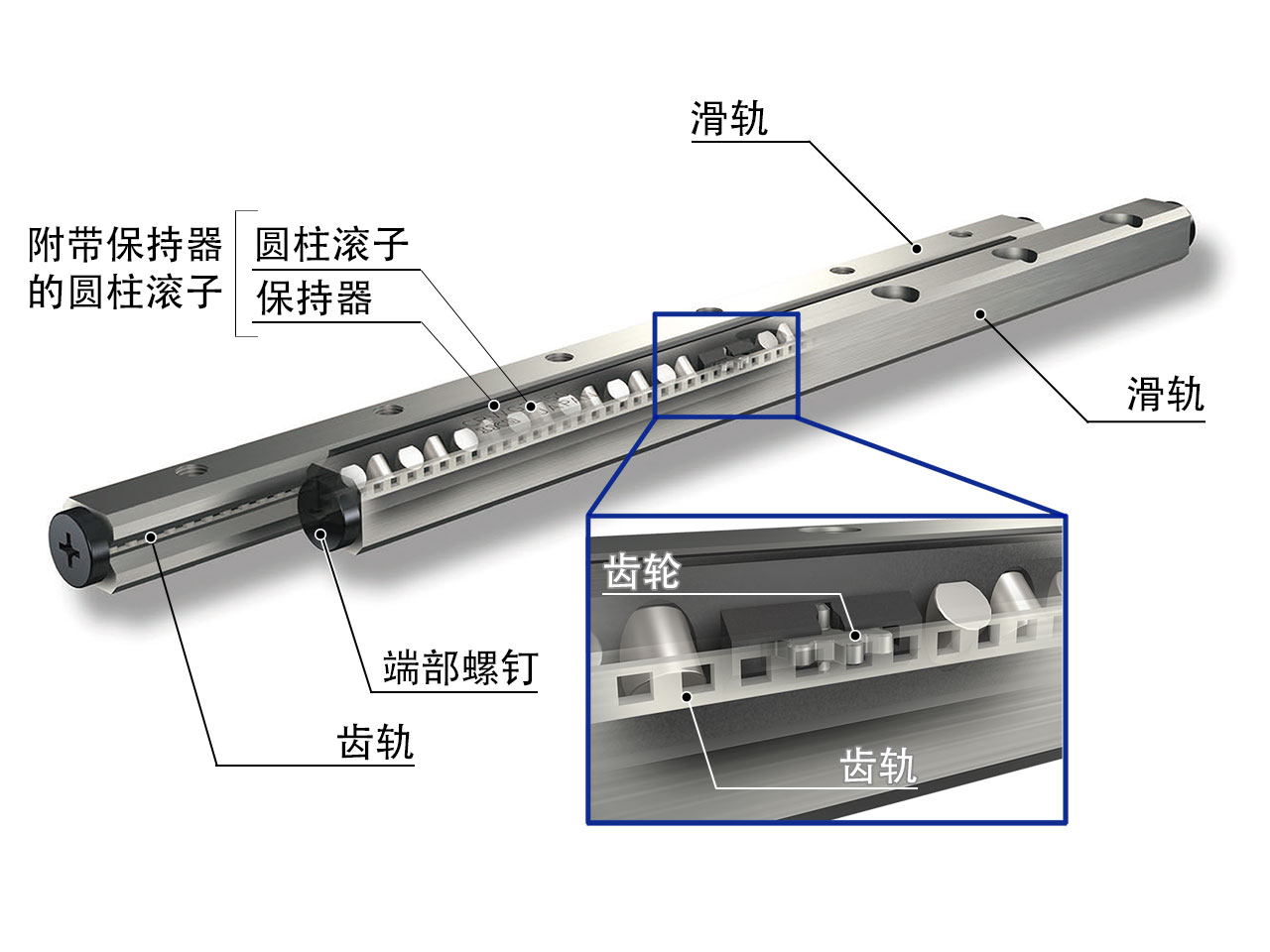

內置齒條&齒輪型交叉滾子直線導軌以能以極高精度順暢進行直線運動的IKO交叉滾子直線導軌為基礎，內置通過齒條&齒輪來防止保持器錯位的功能。
解決了保持器錯位的問題
內置創新性設計的齒條&齒輪機構，完全解決了保持器錯位的問題。能放心用于立軸等以往難以使用交叉滾子直線導軌的用途。即便提高運行速度，也無需擔心保持器錯位。即便是長期運行，也無需進行保持器錯位的矯正工作。
安裝尺寸可完全互換
采用在軌道臺內側設置齒條的創新結構，在安裝尺寸上可完全與以往的交叉滾子直線導軌互換。外形尺寸相同，不僅適合新的用途，也可以輕松置換機械設備上原有的交叉滾子直線導軌，無需更改安裝尺寸。
內置齒條&齒輪型交叉滾子直線導軌H
CRWG…H
內置齒條&齒輪型交叉滾子直線導軌H以能以極高精度順暢進行直線運動的IKO交叉滾子直線導軌為基礎，內置通過齒條&齒輪來防止保持器錯位的功能。在維持傳統型的CRWG的外形和安裝尺寸的同時，通過增加軌道臺接觸長度和圓柱滾子的數量等，全面改進軌道接觸部的規格，大幅提高了額定負荷。
下載CAD資料
下載PDF產品目錄
提高了機械裝置的負載容量、剛性
全面改進傳統型產品的軌道接觸部的規格，大幅提高了額定負荷。
完全解決了保持器錯位的問題
內置結構獨特的齒條&齒輪機構，完全解決了保持器錯位的問題。
安裝尺寸可完全互換
采用在軌道臺內側配置齒條的自主結構，安裝尺寸與傳統型相同，易于替換。
交叉滾子直線導軌
CRW CRWM
標準型和模組型
有2種類型，一種是4根軌道臺與2組附帶保持器的圓柱滾子為1套的標準型，另一種是內側2根軌道臺為一體結構的模組型。
順暢的運動
高精度的軌道面，再加上為抑制偏斜，將經過嚴格的長度尺寸管理的超精密圓柱滾子組裝在保持器內。因此，獲得了極其順暢、沒有阻滯，且摩擦阻力小的直線運動。
高碳鉻軸承鋼制和不銹鋼制
標準型備有高碳鉻軸承鋼制和不銹鋼制。
安裝容易
軌道臺的安裝孔進行了锪孔加工和內螺紋加工，安裝軌道臺既可采用在機械、裝置的內螺紋中進行固定的方法，也可采用從機械、裝置側插入螺栓進行固定的方法，安裝結構也不受限制。而且，模組型軌道臺的內側2根軌道臺為一體結構，不僅安裝結構簡單，而且安裝部沒有加工誤差，可以獲得精度更高的直線運動。
